專注流體應用和熱壓應用整體方案服務商
免費打樣，免費出方案，支持非標定制

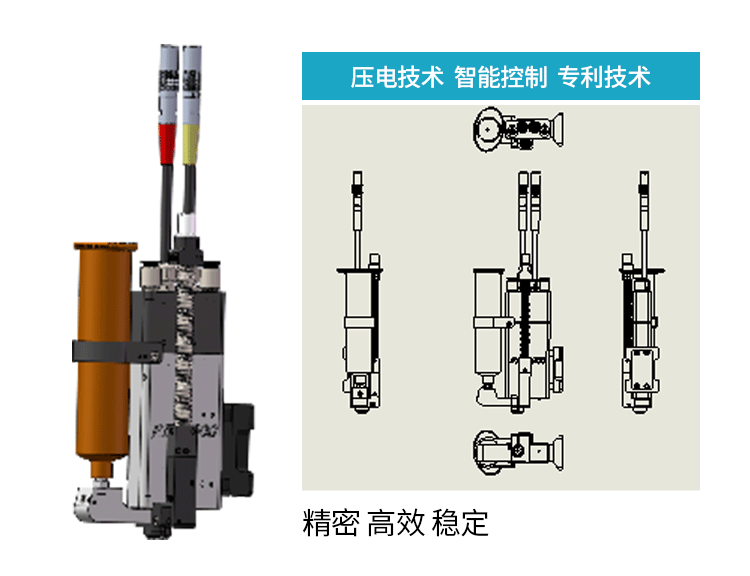

壓電錫膏噴射閥獨特的控制方式，可實現與平臺速度一致的變頻噴射作業，采用非接觸式點錫方式，消除Z軸運動，提高生產效率，可更換超硬材質的撞針噴嘴。具有超長的使用壽命。
|
錫膏噴射閥簡介 |
|
|
|
1.新的壓電驅動裝置，更快的點膠速度，極限頻率1000HZ |
|
2.噴嘴自動調整功能，實現可視化調節(Adj) |
|
3.獨特的控制方式，可實現與平臺速度一致的變頻噴射作業 |
|
4.采用非接觸式點錫方式，消除Z軸運動，提高生產效率 |
|
5.可更換超硬材質的撞針噴嘴。具有超長的使用壽命 |
|

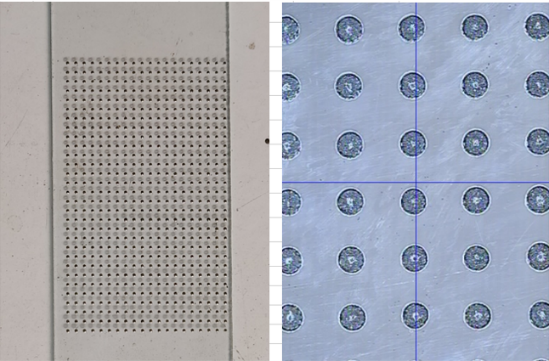

6.小錫量2nl，小線寬0.25mm,小直徑0.2mm |
|
7.錫量一致性可達到90% |
|
8.獨特噴嘴恒溫系統，確保錫膏粘度不受溫度影響，保持一致性 |
|
9.全新噴嘴，流道結構設計，耗材少，拆裝保養便捷 |
|
10.適用于高溫錫膏，模塊化切換 |
|
DEX9000技術參數 |
|
|
名稱 |
壓電錫膏噴射閥 |
|
型號 |
DEX9000 |
|
適用介質 |
4#粉以上高溫錫膏 |
|
小噴射量 |
2nl(不同錫膏有所不同) |
|
粘度適用范圍 |
0-200,000mPas |
|
頂桿類型(撞針) |
根據客戶要求配備 |
|
供液壓力 |
0-0.3Mpa |
|
大噴射速度 |
1000次/秒 |
|
工作溫度 |
噴嘴溫度25-50℃ |
|
DEX9000簡介 |
|
1.具有國內領先的噴嘴校正功能(CTMU),大限度提高上線效率和噴射精度，實現快速保養壓電噴射閥，提高生產效率 |
|
2.更靈活的參數設計，可調節撞針上升(RI)和下降(FA)時間及電壓(NL)范圍，實現更高質量點錫應用。 |
|
3.高精度的點錫時間設置，可設置0.01ms |
|

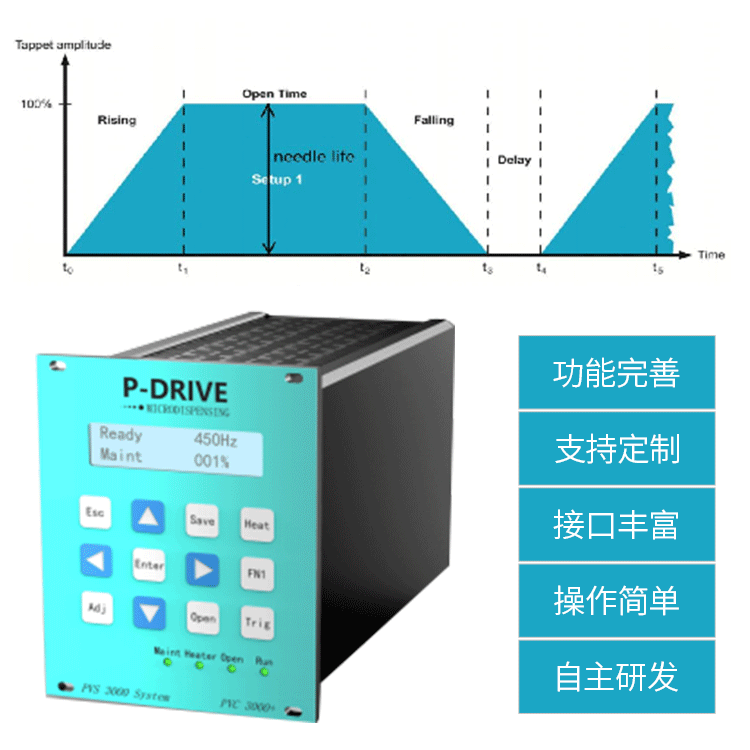

4.針對壓電閥進行高精密控制(梯形波驅動)，實時診斷系統運行狀態 |
|
5.完善的上位機設計，可通過串口RS232S實現遠程設置和監控 |
|
6.可設置點錫模式：點、線、定點；可手動OPEN(清洗)，TRIG(觸發)，ADJ(校正) |
|
7.產品尺寸：198*102*128mm |
|
8.電流消耗大2A |
|
9.標配1路噴嘴加熱24V PT100 50W |
|
10.極限頻率可設置1000Hz |
|
11.輸入電源電壓：110/220V AC |
